先導式安全閥結構特點

發布日期：[2022-12-15] 點擊率：

先導式安全閥是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。先導式安全閥廣泛運用于天然氣、石油氣及化工壓力容器設備和工業管道上，具有防火防爆、防靜電，密封可靠，啟閉迅速和排氣量大的突出優點。

先導式安全閥結構特點

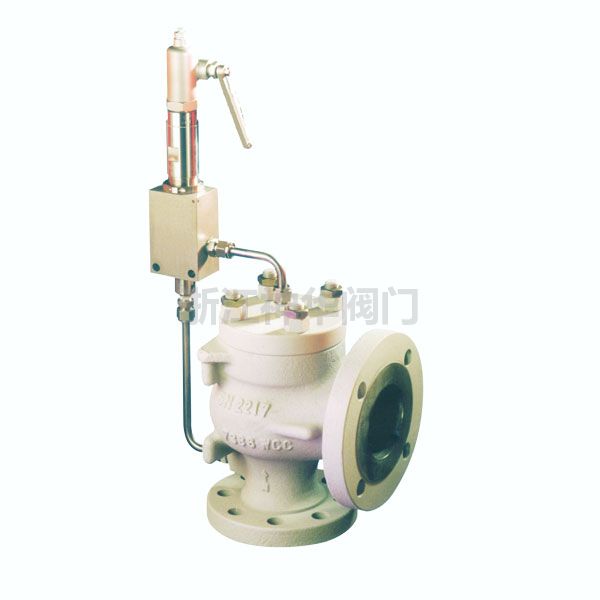

先導式安全閥由主閥、導閥、泄放閥、接頭和導管等組成。在正常工況下，系統的介質壓力既作用于主閥瓣的下方，又作用于主閥瓣的上方。

由于主閥瓣上方氣室介質作用面積于下方介質作用面積，在壓力差作用下，主閥瓣處于關閉狀態。隨著管道介質壓力的上升，則封所獲得的密封比壓也將隨著上升，這和彈簧直接載荷式安全閥正好相反，即介質壓力越高封越可靠。當管道介質壓力異常，達到或超過整定壓力時，導閥的上閥瓣迅速開啟，主閥瓣上方氣室內的介質通過導閥的排氣接頭迅速排出，主閥瓣在下方介質壓力的強Li作用下，瞬時開啟，將介質從主閥的出口迅速大量排出，使管道中的介質壓力恢復到正常的工作壓力，保證了系統的安全。

當管道介質壓力降到系統設定的安全閥整定壓力約90%時，導閥上閥瓣關閉，管道介又通過導閥進入主閥瓣上方的氣室。在壓力差的作用下，主閥關閉，保證了系統的正常工作。
